Схемотехника

Курсовой проект

Постановка задачи.

Разработать схему блока управления специальной ЭВМ, имеющую формат команды:

  1. Команда 10-разрядная

Y1

Y2

Y3

Y4

Y5

Y6

Y7

Y8

Y9

Y10

           Код                        Адрес 1                                           Адрес 2

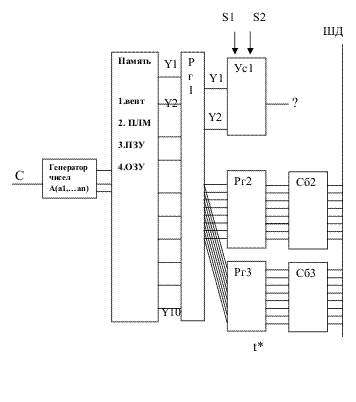

    2.   Структура устройства на уровне алгоритма работы:

ПЛМ – программная логическая матрица

ШД – шина данных

Сб – схема блокировки

Ус1: если [y1y2] ? [s1s2], то y3-y10 ® Рг2, иначе y3-y10 ® Рг3

  Задача.Оптимизировать схему быстродействия:- выбор базиса

- уменьшение количества уровней, через которые проходит сигнал

P – мощность (уменьшать)- выбор базиса

- уменьшение количества элементов

Пример:А (1,5,7,14,8,6,3,13,0,2,7)Y (15,11,8,5,16,9,7,3,13,1)

M1 = (1,3,7,10)

M2 = (4,10,12)

M3 = (……)

……………….

M11 = (0,8,15)

……………….

M15 = (3,4,7,12)

M16………….

x min X4 X3 X2 X1 Y1 Y2 Y3 Y4 Y5 Y6 Y7 Y8 Y9 Y10
          M15 M14 M8 M5 M16 M9 M7 M3 M13 M1
0           1
1
2
3         1
4
5
6
7         1
8           1
9
10
11
12         1
13
14
15 1111         1

Схемотехнический базис и аппаратное решение выбирается самостоятельно.



Базисы:

  • МСТЛ – (или-не)

  • ДТЛ – (и-не)

  • МТТЛ – (маломощная) (и-не)

  • ТТЛ – (и-или-не)

  • МЭСЛ – (безэмитерных повторений) (или-не)

  • ЭСЛ – (или-не-Мили)

  • p-МОП

  • n-МОП

  • k-МОП

  • Би-МОП

  • Би-КМОП

  • Кби



Структура записки по курсовому проекту.

  1. Титульный лист

  2. Аннотация

  3. Содержание (перечень разделов с указанием страниц)

  4. Постановка задачи

  5. Введение

  6. Специальная часть:

Разработка принципиальной схемы чисел:

- метод проектирования на уровне диаграмм Вейче

- временные диаграммы работы

- рисунок схемы на бумаге или PC- тестирование

Проектирование памяти:

- методы проектирования

- схема (результат)- тестирование

Регистровая часть:

- проектирование

- схема

- тестирование

Графических листов – 2:

на вентильном уровне

подобрать микросхемы под свое решение

Анализ полученного решения:

- быстродействие всего устройства

- расчет мощности

- стоимость

  1. Выводы

  2. Литература (свои программы)



В качестве полезной литературы предлагается “Методические указания по выполнению курсового проекта по курсу схемотехники” (Автор: Трубочкина Н.К.)



Лекции

Лабораторные
